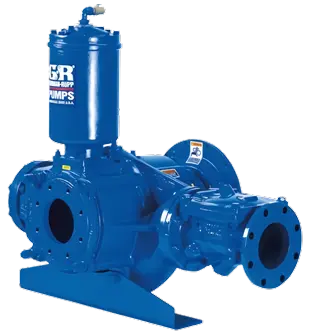

Pompe autoadescanti a secco ad alte prestazioni

Serie PA

Hai bisogno di una pompa autoadescante a secco che porti a termine il lavoro? Le pompe della serie PA di Gorman-Rupp sono progettate per lavori impegnativi in edilizia, applicazioni industriali e trattamento delle acque reflue. Queste pompe utilizzano un sistema compressore/venturi o un primer a diaframma ad alto flusso per garantire un’autoadescamento rapido e affidabile. Ti serve ancora più prestazioni? Aggiungi il sistema opzionale TPAWS per un’autoadescamento extra-veloce e affidabile, anche nelle condizioni più difficili.

Con accesso completo sopra il terreno, è possibile eseguire la manutenzione rapidamente e facilmente in loco. La serie PA gestisce grandi solidi, funziona a secco senza danni ed è progettata per garantire affidabilità a lungo termine, anche in ambienti abrasivi.

Scarica la brochure della serie PA

Perché scegliere la serie PA?

  • Primer rapido e affidabile con compressore/venturi o primer a diaframma
  • Sistema TPAWS opzionale per un primer ancora più rapido e sicuro
  • Può funzionare a secco in modo continuo grazie alla tenuta dell’albero sovradimensionata e raffreddata a olio
  • Progettato per gestire fluidi abrasivi e solidi di grandi dimensioni fino a 3,5” (89 mm) senza intasamenti
  • Piastra di usura autopulente aggressiva – Opzioni di piastra di usura Eradicator disponibili su vari modelli – perfette per acque reflue e altri fluidi contenenti solidi
  • Costruito per durare con materiali robusti e parti di usura sostituibili
  • Facile da manutenere in loco con utensili standard
  • Disponibile in diverse dimensioni e materiali per varie applicazioni
  • Supportato da una solida garanzia Gorman-Rupp di 2 anni

Caratteristiche principali

Primer rapido e riprimeraggio rapido

Avvio rapido tramite un sistema compressore/venturi o primer a diaframma ad alto flusso. Il sistema opzionale TPAWS garantisce un primer ancora più veloce e affidabile.

Capacità di dry-run

Guarnizioni sovradimensionate lubrificate a olio permettono alla pompa di funzionare a secco per lunghi periodi senza danni.

Gruppo rotante rimovibile

Basta svitare quattro bulloni per rimuovere l’intero gruppo rotante: non è necessario scollegare le tubazioni né disturbare la carcassa.

Protezione a doppio cuscinetto

Una barriera atmosferica e guarnizioni a doppio labbro proteggono i cuscinetti, ne estendono la durata e rendono semplice il monitoraggio esterno.

Componenti di usura sostituibili

Non è necessario sostituire le fusioni costose: basta cambiare la piastra d’usura o l’anello d’usura per ridurre al minimo i tempi di fermo.

Sistema di gestione dei solidi Eradicator®

Rompe salviette, stracci e detriti prima che raggiungano l’elica. (Disponibile su modelli PA selezionati.)

Specifiche tecniche

  • Tecnologia Auto-adescante: Auto-adescamento tramite un sistema compressore/venturi o un primer a membrana ad alto flusso.
  • Dimensioni di mandata: 4” (100 mm), 6” (150 mm), 8” (200 mm), 10” (250 mm), 12” (300 mm), 14” (350 mm)
  • Portata massima: 2.230 m³/h
  • Prevalenza massima: 60 m
  • Dimensione massima solidi: 3,5” (89 mm)
  • Materiali: Ghisa, ghisa duttile, CD4MCu (acciaio inossidabile duplex)
Scarica la brochure della serie PA

Domande Frequenti — PA Series®

Cos'è una pompa assistita da primer?
Le pompe centrifughe assistite da primer Gorman-Rupp sono progettate per applicazioni gravose di gestione di solidi. Utilizzano una pompa a diaframma o un compressore venturi per creare un vuoto. Attraverso una camera di primer e una valvola di primer, l’aria viene evacuata dalla carcassa della pompa e dalla linea di aspirazione. Questo crea un vuoto che rimuove l’aria dal sistema. La pressione atmosferica provoca quindi il riempimento della pompa con il liquido. Questo design elimina le perdite associate alle pompe assistite da primer tradizionali e consente alla pompa di funzionare in condizioni di aspirazione sommersa senza perdite.
Sì. La capacità di funzionamento a secco è una caratteristica standard delle pompe assistite da primer Gorman-Rupp. Una tenuta meccanica sovradimensionata e lubrificata a olio consente alla pompa di funzionare a secco continuamente senza causare danni. Questo è particolarmente importante per applicazioni con flusso intermittente, come le operazioni di bypass delle acque reflue e il drenaggio nei cantieri edili, dove la pompa può funzionare periodicamente senza liquido.
TPAWS sta per Twin Port Air Water Separator, un sistema proprietario inventato e progettato da Gorman-Rupp. Un sistema assistito da primer si basa su un sistema di valvole che consente di rimuovere l’aria dalla linea di aspirazione e contemporaneamente impedisce ai liquidi di entrare nella pompa di primer. Il TPAWS sigilla efficacemente la porta del vuoto una volta che la pompa è completamente primerizzata e si apre quando è necessario un nuovo primer. Grazie alla grande porta secondaria, il tempo di primerizzazione si riduce fino al 30%. Come ulteriore vantaggio, la contaminazione sulle sedi delle valvole è praticamente impossibile. Qualora una contaminazione ostacolasse un efficace nuovo primer, un rapido risciacquo con acqua fresca attraverso la porta di lavaggio integrata ti permette di ripartire subito. TPAWS è il sistema di separazione aria-acqua più affidabile sul mercato.
La serie PA(H) copre un ampio intervallo operativo. Le dimensioni delle pompe variano da 3″ (75 mm) a 16″ (400 mm). La capacità massima supera i 3.500 m³/h (972 l/s) nel modello PAH16. L’altezza massima raggiunge fino a 61 m nel modello PA8E. La gestione dei solidi arriva fino a 4″ (102 mm) a seconda del modello, con la maggior parte dei modelli che gestiscono solidi da 3″ (76 mm) come standard. Gli intervalli operativi specifici variano a seconda del modello.

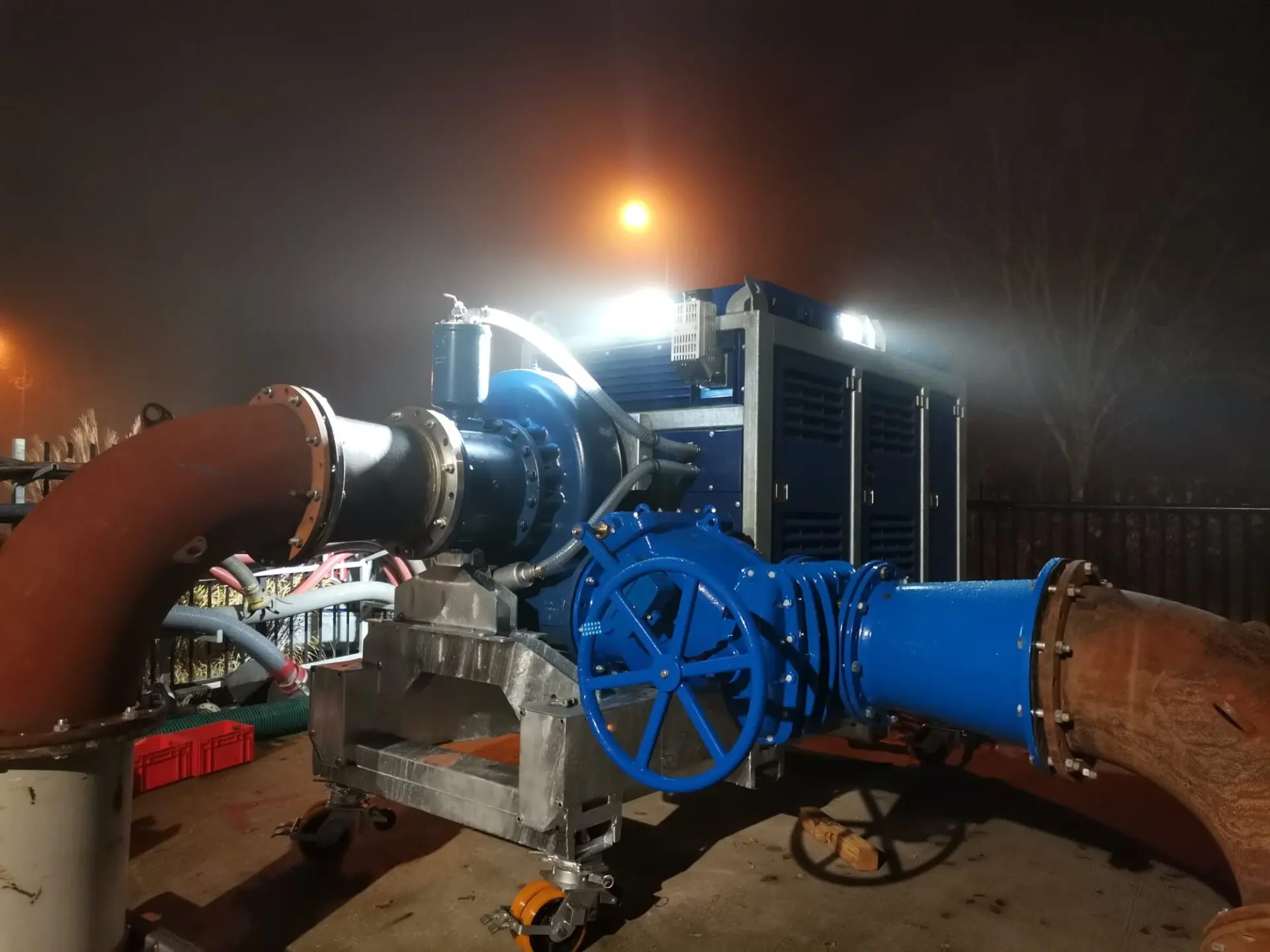

Le pompe con assistenza di primer sono progettate per applicazioni che coinvolgono grandi volumi di liquidi, solidi e condizioni di flusso intermittente. Le applicazioni tipiche includono operazioni di deviazione delle acque reflue, drenaggio di cantieri edili, drenaggio minerario, gestione delle acque reflue municipali, perforazione orizzontale direzionale e progetti di bonifica. La capacità di primer positivo le rende adatte a situazioni in cui sono presenti grandi volumi di aria nel liquido, dove ci sono tubazioni di aspirazione lunghe o sovradimensionate, o dove il flusso è intermittente.
Le pompe con assistenza di primer sono disponibili come modelli S-Line azionati da motore o come configurazioni E-Line azionate elettricamente. I modelli azionati da motore possono essere equipaggiati con motori diesel di produttori quali Kohler, HATZ, Deutz e altri, a seconda della dimensione della pompa. I modelli S-Line sono disponibili con un involucro fonoassorbente per ambienti sensibili al rumore. I modelli azionati elettricamente sono dotati di motori elettrici trifase IE3 o IE4.
Sono disponibili diversi tipi di giranti a seconda dell’applicazione. Per applicazioni di gestione di solidi, giranti semiaperte robuste a vortice o a due pale in ghisa duttile gestiscono solidi fino a 4″ (102 mm) di diametro. Per applicazioni con acqua pulita, sono disponibili giranti chiuse ad alta efficienza. Il tipo di girante deve essere selezionato in base al fluido pompato e alle caratteristiche di prestazione richieste.
The Eradicator® è una tecnologia per la gestione dei solidi disponibile sulla maggior parte dei modelli di pompe assistite da primer. La piastra di usura autopulente utilizza scanalature, tacche e un dente lacerante per rompere materiali filamentosi e farli passare attraverso la pompa senza influire sulle prestazioni o interrompere il servizio. Ciò riduce il rischio di intasamenti durante la gestione di acque reflue, stracci o altri materiali fibrosi.
I materiali di costruzione standard includono ghisa e ghisa duttile, a seconda del modello. L’acciaio inossidabile duplex CD4MCu è disponibile come opzione per fluidi corrosivi o aggressivi. La pompa è dotata di un albero in acciaio legato ad alta resistenza, cuscinetti lubrificati e una tenuta meccanica sovradimensionata lubrificata a olio, progettata per servizi con abrasivi e solidi. Consultare Gorman-Rupp Europe per raccomandazioni sui materiali basate sulla vostra specifica applicazione.
Tutte le pompe delle serie PA e PAH sono fornite di serie con una garanzia di due anni. Gorman-Rupp Europe offre supporto di ingegneria applicativa per la selezione delle pompe, la dimensione del sistema e consigli sulla configurazione dai suoi stabilimenti europei. I pezzi di ricambio sono disponibili in grandi quantità, con la maggior parte degli ordini spediti entro 24 ore. Il servizio è disponibile tramite una rete mondiale di distributori formati in fabbrica.
