La pompa autoadescante per rifiuti ad alte prestazioni più avanzata

Ultra V Series®

La serie Ultra V® è la pompa autoadescante ad alte prestazioni e alta prevalenza più avanzata di Gorman-Rupp. Offre fino a tre volte la pressione e il 60% in più di portata rispetto alle pompe autoadescanti tradizionali. Basate sulla collaudata serie Super T®, queste pompe sono progettate per applicazioni industriali, municipali e di trattamento delle acque reflue particolarmente esigenti, garantendo alta efficienza e superiori capacità di gestione dei solidi.

Con una valvola di controllo di aspirazione rimovibile esternamente, una piastra di usura autopulente e funzionalità avanzate per la gestione dei solidi, la Ultra V Series® riduce al minimo i tempi di inattività e semplifica la manutenzione.

Per pressioni ancora più elevate, la serie Ultra V® può essere combinata con l’opzione di sistema UltraMate®, creando un impianto di pompe a stadi verticali che aumenta le prestazioni senza le inefficienze delle configurazioni multi-stadio tradizionali.

Scarica la brochure della serie Ultra V®
De meest geavanceerde zelfaanzuigende vuilwaterpomp, Ultra V Series van Gorman-Rupp
logo Ultra V zelfaanzuigende pompen

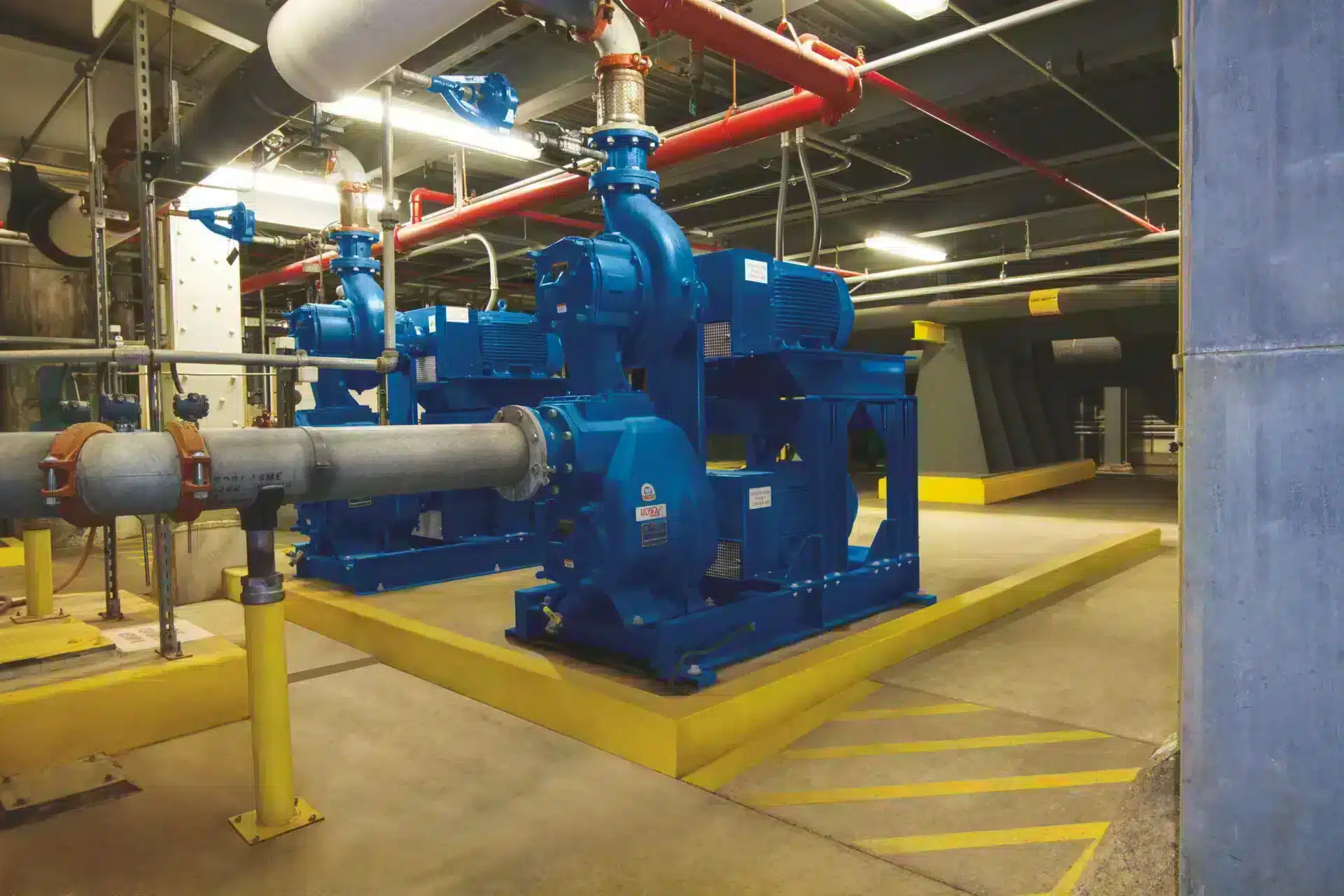

Ultra V series zelfaanzuigende pomp in de praktijk

Vantaggi della Serie Ultra V®

  • Fino a 3 volte la pressione – Ideale per applicazioni ad alta prevalenza.
  • Fino al 60% di portata in più – Maggiore efficienza per il pompaggio ad alto volume.
  • Gestione avanzata dei solidi – Pompa solidi fino a 76 mm senza intasamenti.
  • Valvola di ritegno di aspirazione rimovibile esternamente – Ispezione e manutenzione facili senza smontaggio.
  • Piastra di usura autopulente – Riduce l’accumulo di detriti e abbassa la manutenzione.
  • Ingombro compatto – Installazione flessibile in ambienti con spazio limitato.
  • Configurazione opzionale UltraMate® – Aumenta la pressione massima per applicazioni ad uso intensivo.
  • Garanzia fino a cinque anni – Supportata dall’assistenza leader del settore Gorman-Rupp.

Caratteristiche principali

Sistema UltraMate® per pressione estrema

Quando è richiesta una pressione più elevata, l’unità UltraMate® può essere aggiunta tramite una camera di transizione brevettata, fornendo fino a tre volte la pressione di una pompa a stadio singolo. Elimina le perdite di energia comuni nei sistemi multistadio convenzionali, migliorando l’efficienza.

Il Smart Scroll® Discharge Locator offre un posizionamento flessibile per un’installazione personalizzata.

Tecnologia avanzata per la gestione dei solidi

  • Girante semiaperta a due pale gestisce solidi fino a 76 mm.
  • Le palette di scarico impediscono l’accumulo di detriti dietro l’elica, riducendo l’usura delle guarnizioni e dei cuscinetti.
  • Compatibile con il sistema di gestione dei solidi Eradicator®, una piastra di usura autopulente che previene l’intasamento causato da salviette, rifiuti e materiali fibrosi.

Piastra di copertura senza spessori regolabile esternamente

  • Regolare la distanza della girante senza riallineare cinghie o accoppiamenti, mantenendo l’efficienza massima.
  • Estende la durata di girante e piastra di usura, riducendo i costi di sostituzione.

Manutenzione facile e assistenza rapida

  • Copertura di ispezione rimovibile e leggera per un rapido accesso all’elica per la rimozione di ostruzioni e la manutenzione ordinaria.
  • Il gruppo rotante scorre fuori senza disturbare la tubazione, riducendo al minimo i tempi di inattività.
  • Valvola di controllo di aspirazione rimovibile esternamente per una manutenzione rapida senza smontare la pompa.

Tenuta a cartuccia pesante e protezione a doppio cuscinetto

  • Tenuta meccanica a doppio galleggiante lubrificata a olio per la gestione di fluidi abrasivi o contenenti detriti.
  • Doppie guarnizioni a labbro e isolamento del cuscinetto atmosferico prolungano la durata del servizio.

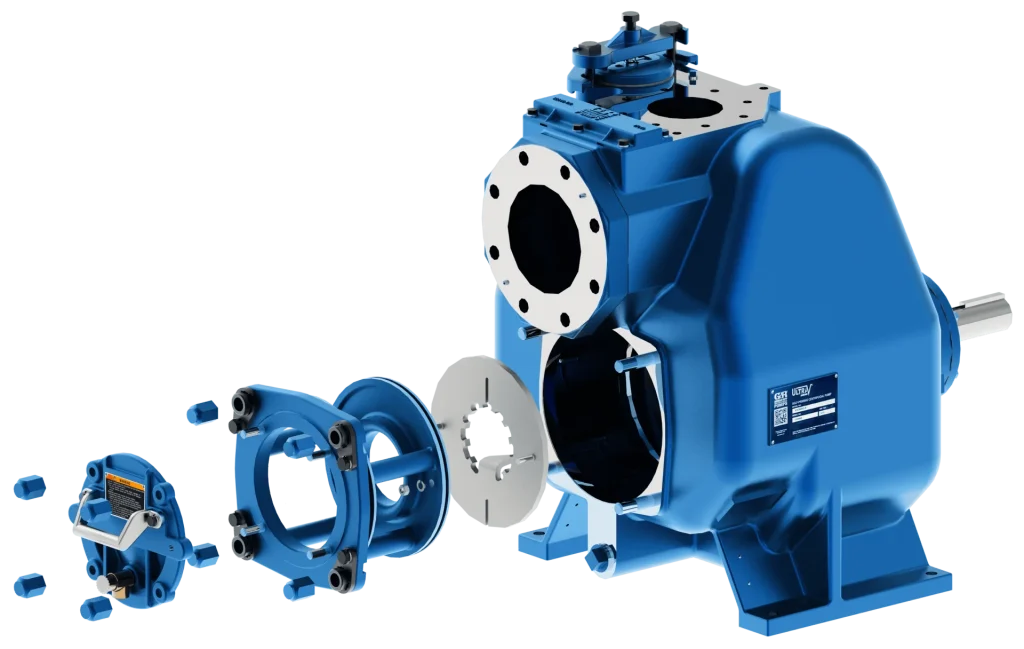

Ultra V Series zelfaanzuigende pomp ontleed

Specifiche tecniche

  • Autoamorante – Riprime automaticamente per un funzionamento ininterrotto.
  • Dimensioni di mandata – 3” (75 mm), 4” (100 mm) e 6” (150 mm).
  • Portata massima – 432 m³/h (120 lps).
  • Prevalenza massima – 99 m.
  • Solidi massimi – 3” (76 mm).
  • Materiali – Ghisa, CD4MCu, acciaio inossidabile.

Pompa intelligente con Ultra V Series®

La serie Ultra V® combina prestazioni eccezionali nella gestione dei solidi, pressione aumentata e manutenzione semplificata per garantire la massima operatività e i costi di ciclo vita più bassi. Sia per la gestione ad alta pressione delle acque reflue, il drenaggio industriale o il controllo delle inondazioni, questa pompa offre prestazioni affidabili e supera le tue aspettative.
Scarica la brochure della serie Ultra V®
Ultra V Series zelfaanzuigende pomp

Domande Frequenti – Ultra V Series®

Cos'è la Ultra V Series® e per quali applicazioni è progettata?
La serie Ultra V® è una pompa centrifuga autoadescante di Gorman-Rupp, specificamente progettata per applicazioni ad alta prevalenza dove le tradizionali pompe autoadescanti per acque sporche non sono sufficienti. Basata sulla piattaforma della serie Super T®, la serie Ultra V® offre fino a tre volte la pressione e fino al 60% in più di portata. La pompa è utilizzata per acque reflue, acque industriali di scarico, fanghi, dewatering in edilizia, estrazione mineraria e fluidi di processo impegnativi in settori quali acciaio, carta, lavorazione alimentare e produzione di energia.
La serie Ultra V® è disponibile con diametri di mandata di 3″ (75 mm), 4″ (100 mm) e 6″ (150 mm). La portata massima raggiunge 1.904 GPM (432 m³/h) nel modello V6A, con un’altezza massima di 156′ (48 m) per la serie Ultra V® standard. Con la serie VS (incluso il sistema UltraMate®), la capacità di prevalenza aumenta fino a 325′ (99 m). Consultare le curve della pompa per il punto di lavoro esatto di ciascun modello.
La serie Ultra V® presenta un’elica a due pale, semi-aperta, per la gestione di solidi che può gestire solidi sferici fino a 3″ (76 mm) di diametro, a seconda del modello della pompa. I modelli versione A da 3″ gestiscono solidi fino a 2,5″ (64 mm). Le pale di spurgo sul carter dell’elica riducono l’accumulo di materiali estranei dietro l’elica e abbassano la pressione sulla tenuta e sui cuscinetti.
La serie Ultra V® (modelli V3, V4, V6) è progettata per applicazioni ad alta prevalenza con una prevalenza massima fino a 160′ (49 m). La serie VS (modelli VS3, VS4, VS6) abbina la serie Ultra V® al sistema brevettato UltraMate®, aumentando la prevalenza massima a 325′ (99 m). L’insieme rotante della serie VS è intercambiabile con quello della serie Ultra V®, semplificando la gestione dei ricambi.
Il sistema brevettato UltraMate® si collega direttamente a una pompa Ultra V Series® tramite una camera di transizione innovativa. Ciò aumenta la pressione massima fino a tre volte rispetto alle pompe tradizionali autoadescanti a stadio singolo per il trattamento di solidi. Le perdite associate alle pompe collegate in serie convenzionali sono ridotte, con conseguente aumento dell’efficienza. Il sistema UltraMate® è dotato del brevettato Smart Scroll®, un localizzatore di scarico che può essere ruotato in posizione verticale o orizzontale (a sinistra o a destra) per adattarsi a specifiche configurazioni di tubazioni.
Il Sistema di Gestione dei Solidi Eradicator® è disponibile per tutte le pompe delle serie Ultra V Series® e VS Series. Il sistema presenta una piastra di usura autopulente aggressiva che incorpora tacche, scanalature e un dente rivoluzionario che aiuta a rompere materiali filamentosi come salviette, stracci e piume, facendoli passare attraverso la pompa senza influire sulle prestazioni. Un coperchio di ispezione leggero brevettato consente un rapido accesso all’elica. Il sistema può essere equipaggiato in fabbrica su pompe nuove o acquistato come kit di retrofit intercambiabile con le pompe Ultra V Series® attualmente in uso.
La piastra di copertura esterna senza distanziali consente una facile regolazione della distanza tra la girante e la piastra di usura senza la necessità di riallineare cinghie, accoppiamenti o altri componenti di trasmissione. L’altezza di lavoro dell’assemblaggio della tenuta e la distanza posteriore della girante non vengono alterate. Un collare unico e una vite di regolazione permettono aggiustamenti incrementali della distanza della piastra di usura. Una volta effettuate le regolazioni, il collare si blocca in posizione e mantiene l’impostazione della distanza anche se la piastra di copertura viene rimossa. Questa caratteristica progettuale raddoppia la durata della girante e della piastra di usura mantenendo al contempo l’efficienza operativa massima.
Il coperchio di ispezione rimovibile con maniglia ergonomica consente l’accesso all’elica senza alterare la distanza tra l’elica e la piastra di usura. In caso di intasamento, è sufficiente rimuovere quattro dadi con comuni utensili manuali per accedere rapidamente all’ostruzione. Dopo la rimozione dei detriti, la pompa può essere rimessa in funzione immediatamente senza dover regolare nuovamente le tolleranze, riducendo al minimo i tempi di fermo e i costi di manutenzione.
La serie Ultra V® presenta una tenuta meccanica a cartuccia esclusiva, a doppio flottante, autoallineante e lubrificata a olio, con facce stazionarie e rotanti in carburo di silicio o carburo di tungsteno titanio. Questa tenuta è progettata specificamente per servizi di gestione di materiali abrasivi e rifiuti. È di serie una camera dell’olio di tenuta sovradimensionata con indicatore di livello. Sono disponibili ulteriori configurazioni della tenuta su richiesta.
Sì. Tutti i modelli della serie Ultra V Series® sono dotati di serie di una valvola di ritegno di aspirazione a tenuta positiva e rimovibile dall’esterno. L’ispezione o la sostituzione possono essere effettuate senza scollegare alcuna tubazione. La valvola di ritegno include un centro di scarico che limita la pressione eccessiva nella voluta, proteggendo la pompa.
Sì. La guarnizione e la piastra di usura sono accessibili attraverso l’apertura della piastra di copertura senza spessori per ispezione o manutenzione. In caso di intasamento, il coperchio di ispezione leggero consente un rapido accesso all’elica senza dover regolare nuovamente la distanza tra la piastra di usura e l’elica. L’intero gruppo rotante può essere rimosso senza disturbare la voluta della pompa o la tubazione; i fori per i bulloni di spinta facilitano la rimozione. Ciò permette un’installazione rapida di un gruppo rotante di ricambio, garantendo così la massima operatività.
La serie Ultra V® può essere acquistata come unità base o configurata come sistema di riserva silenziato e azionato da motore (ReliaPrime®). Tutti i modelli possono inoltre essere incorporati in una stazione di pompaggio confezionata ReliaSource®, progettata, assemblata, testata e spedita pronta per l’installazione. Gli accessori opzionali (tutti esplicitamente opzionali) includono: valvola automatica di sfiato aria, valvola di non ritorno di mandata, kit flange di aspirazione e mandata, riscaldatore per involucro voluta, kit manometri, gruppo rotante di ricambio completo, kit di pezzi di ricambio, opzioni di tenuta personalizzate e materiali alternativi per elastomeri e valvola a battente di aspirazione (EPDM, Neoprene, AFLASTFE, Viton®).
Tutte le pompe della serie Ultra V Series® sono fornite di serie con una garanzia di fabbrica di cinque anni. Contattare Gorman-Rupp Europe per i termini e le condizioni di garanzia attuali.
La serie Ultra V® è basata sulla fondazione della serie Super T®, ma è specificamente ottimizzata per applicazioni ad alta prevalenza. Mentre la serie Super T® offre una prevalenza massima fino a 40 m, la serie Ultra V® arriva fino a 49 m, e con il sistema UltraMate® (serie VS) fino a 99 m. La serie Ultra V® fornisce fino a tre volte la pressione e fino al 60% in più di portata rispetto alle tradizionali pompe autoadescanti per liquami. Una caratteristica distintiva della serie Ultra V® è la valvola di non ritorno di aspirazione rimovibile esternamente di serie.
Sì. Grazie al suo design autoadescante, la Ultra V Series® può essere installata fuori terra in stazioni di pompaggio a secco. Ciò semplifica la manutenzione, l’ispezione e il monitoraggio, eliminando la necessità che il personale entri in spazi confinati. La Ultra V Series® può inoltre essere integrata in un sistema modulare ReliaSource® di pozzi autolavanti, pre-assemblato e collaudato in fabbrica per un’installazione agevole in loco.
