La serie di pompe autoadescanti più efficiente

Pompe Super U Series®

La serie Super U® è la linea di pompe autoadescanti più efficiente di Gorman-Rupp, con un rendimento fino al 75% mantenendo la capacità di gestire solidi. Dotate di un design idraulico unico, di una carcassa voluta liscia e di un girante multialetta, queste pompe riducono le perdite per attrito e la resistenza, garantendo alte prestazioni e costi operativi inferiori.

Progettata per l’installazione fuori terra, la Super U Series® consente una manutenzione sicura e semplice senza l’ingresso in spazi confinati. Il servizio di routine può essere eseguito utilizzando comuni utensili manuali, senza scollegare la tubazione. Tutte le pompe Super U Series® possono essere accoppiate a un motore elettrico standard, eliminando la necessità di parti speciali per il motore.

Supportata dalla garanzia di cinque anni leader del settore di Gorman-Rupp, la Super U Series® garantisce affidabilità a lungo termine, riduzione dei tempi di inattività e operatività conveniente.

Scarica la brochure della serie Super U®
Super U-series zelfaanzuigende vuilwater pomp

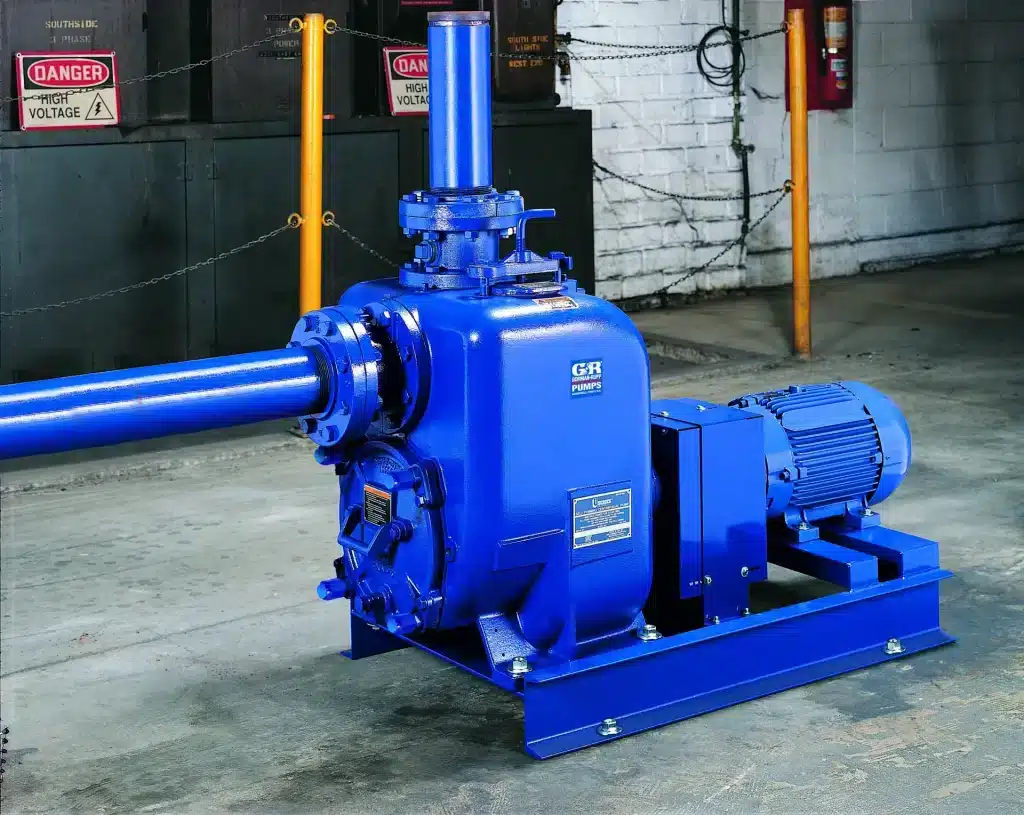

Super-U series zelfaanzuigende pomp in bedrijf

Perché scegliere la Super U Series®?

  • Auto-adescamento – Si riavvia automaticamente per un funzionamento ininterrotto.
  • Dimensioni scarico – 3” (75 mm), 4” (100 mm), 6” (150 mm).
  • Portata massima – 309,6 m³/h (86 l/s).
  • Prevalenza massima – 63 m.
  • Solidi massimi – 1,25” (32 mm).
  • Temperatura massima – 71°C.
  • Opzioni materiali – Ghisa, CD4MCu, Acciaio inossidabile.

Caratteristiche principali

Regolazione Esterna Senza Shim

Regola la distanza tra girante e piastra di usura senza smontare, mantenendo l’efficienza e prolungando la vita dei componenti. Non è necessario riallineare cinghie, accoppiamenti o altri componenti di trasmissione.

Girante Multi-Alette ad Alta Efficienza

Costruzione in ghisa duttile per la massima efficienza nella gestione dei solidi.

Piastra di Copertura ad Accesso Facile

Piastra di copertura rimovibile con maniglia ergonomica e bullone spingitore per una rapida rimozione delle ostruzioni e ispezione della guarnizione senza disturbare la tubazione.

Tecnologia Esclusiva della Tenuta a Cartuccia Gorman-Rupp

Tenuta meccanica autolubrificata a doppio galleggiamento e autoallineante con facce fisse e rotanti in carburo di silicio o carburo di titanio tungsteno, progettata per applicazioni industriali abrasive. Sono disponibili anche elastomeri in fluorocarbonio e PTFE.

Assemblaggio Rotante a Cambio Rapido

Albero di servizio e cuscinetti rapidamente rimuovendo solo quattro bulloni.

Protezione a Doppio Cuscinetto

Barriera atmosferica sigillata protegge i cuscinetti, riducendo la manutenzione e aumentando la durata.

Configurazioni del drive

  • Trasmissione a giunto flessibile – Compatta e ideale per spazi ridotti.
  • Trasmissione a cinghia a V – Consente la selezione della velocità regolabile per prestazioni ottimizzate.

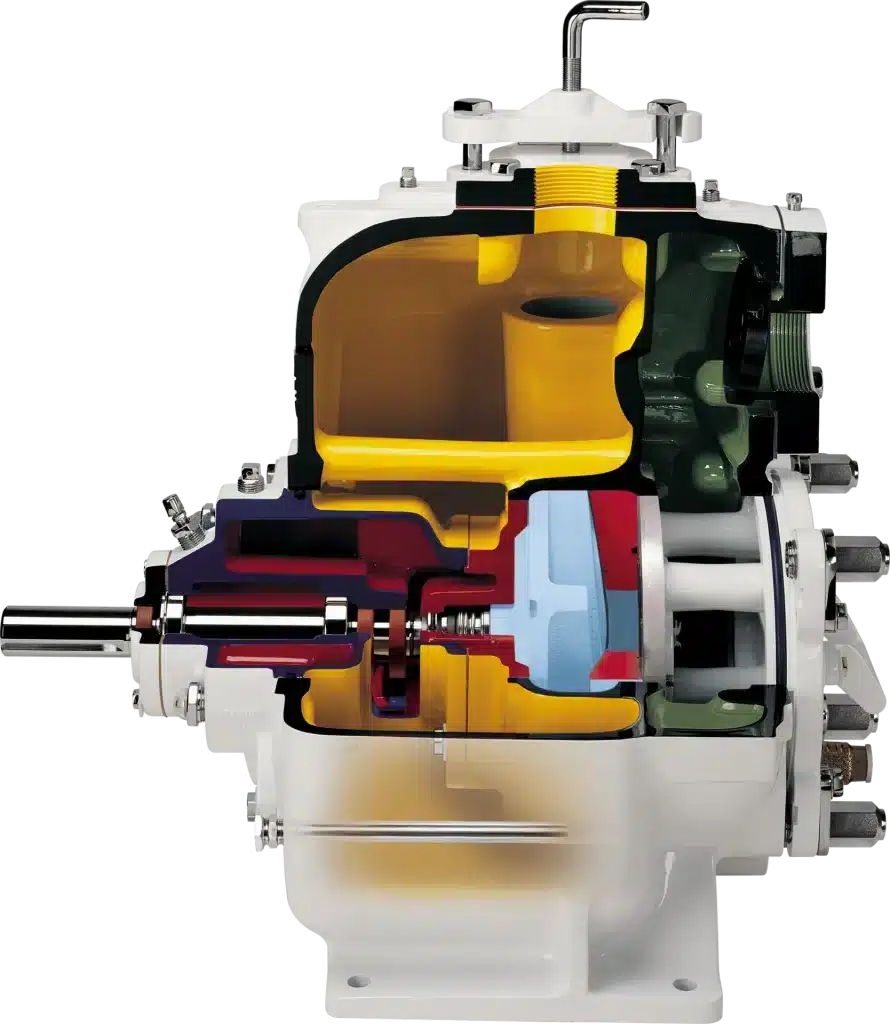

Doorsnede Super-U Series zelfaanzuigende pomp

Specifiche tecniche

  • Auto-aspirante – Si riavvia automaticamente per un funzionamento ininterrotto.
  • Dimensioni scarico: 1,5” (40 mm), 2” (50 mm), 3” (80 mm), 4” (100 mm), 6” (150 mm), 12” (300 mm).
  • Portata massima: 1522,8 m³/h (423 lps).
  • Prevalenza massima: 40 m.
  • Solidi massimi: 3” (76 mm).
  • Temperatura massima: 71°C.
  • Opzioni di materiale: Bronzo, Ghisa, CD4MCu, Acciaio Inossidabile.

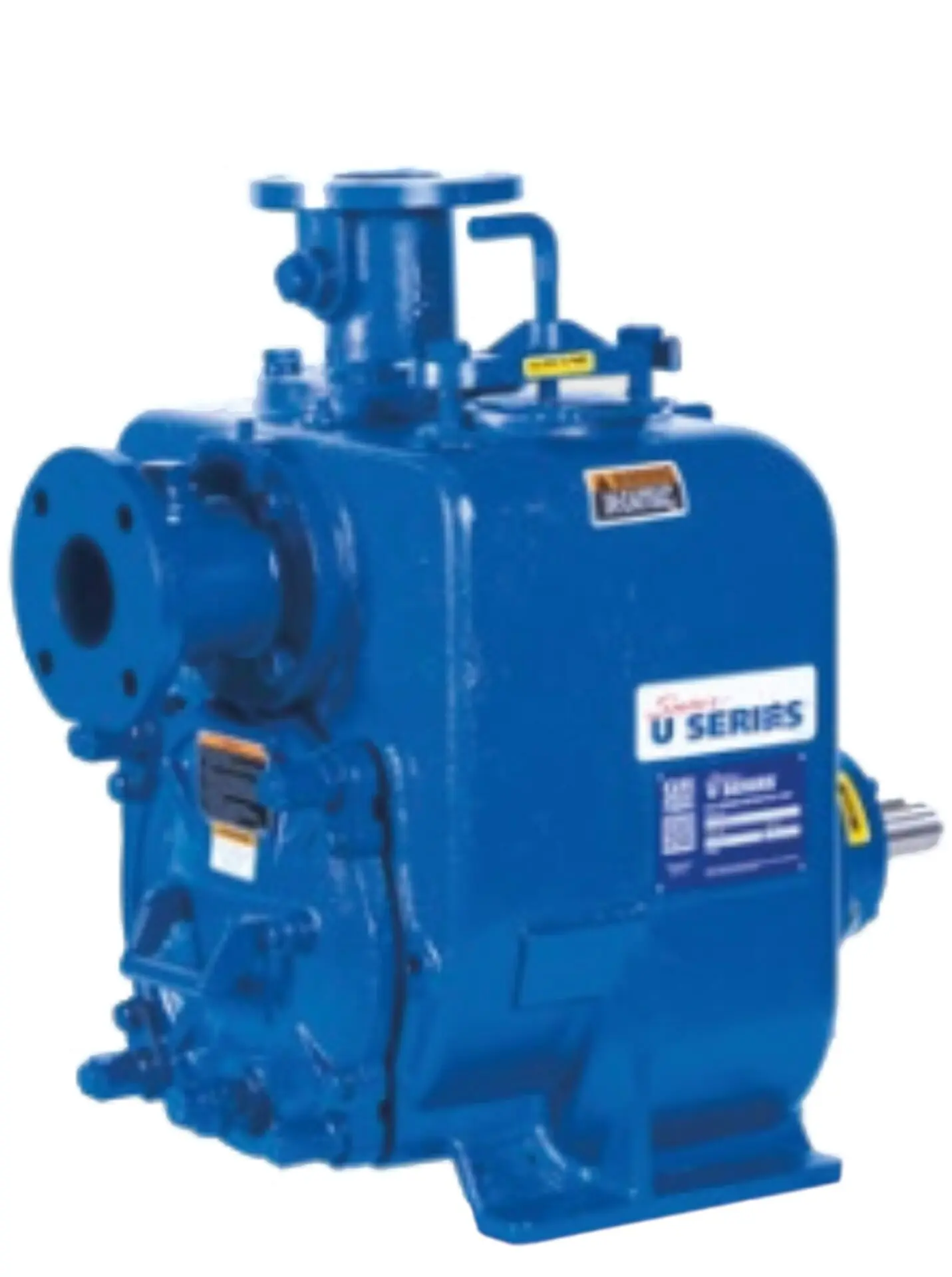

U3B

Visualizzato con flange opzionali

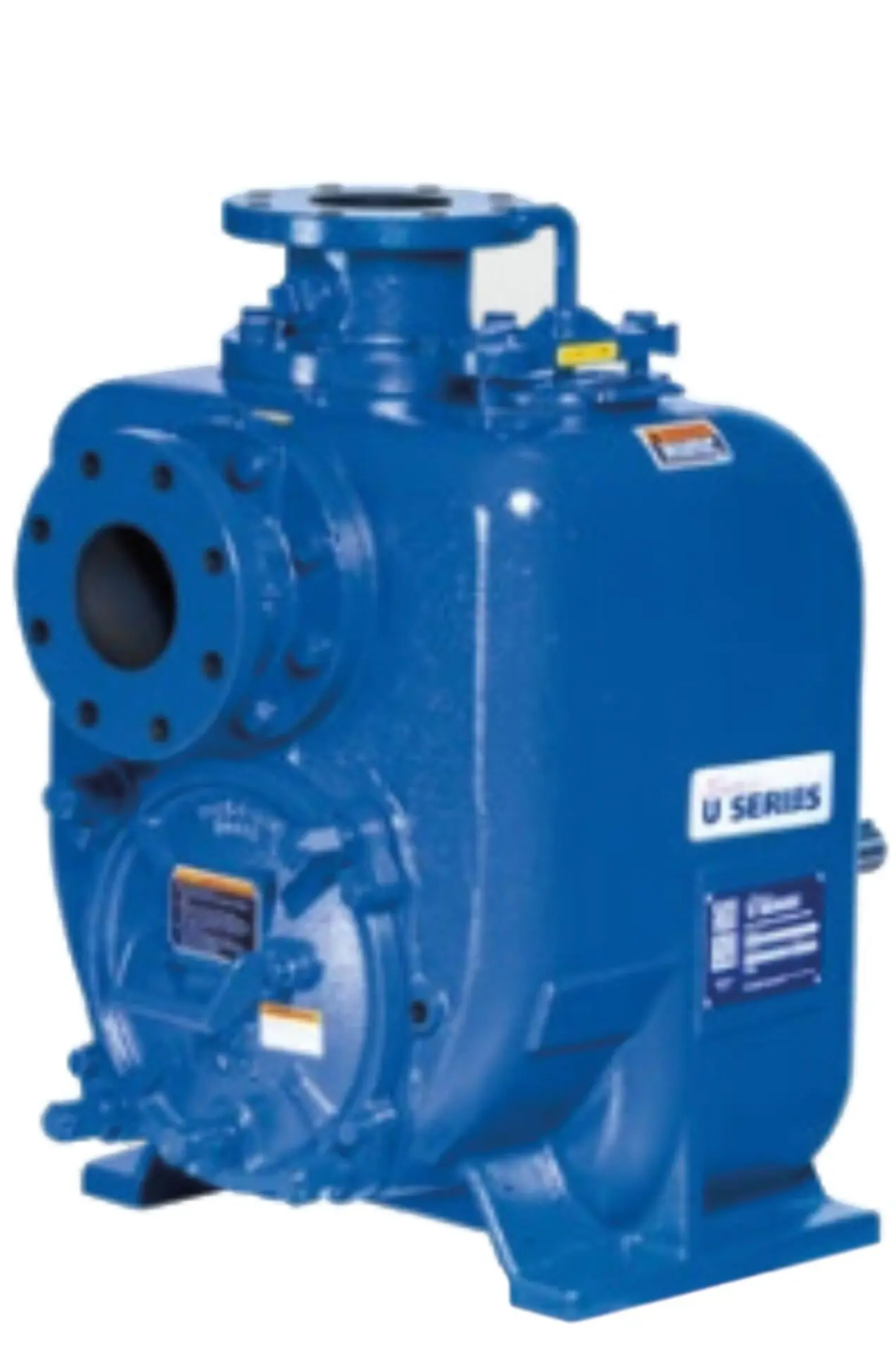

U4B

Visualizzato con flange opzionali

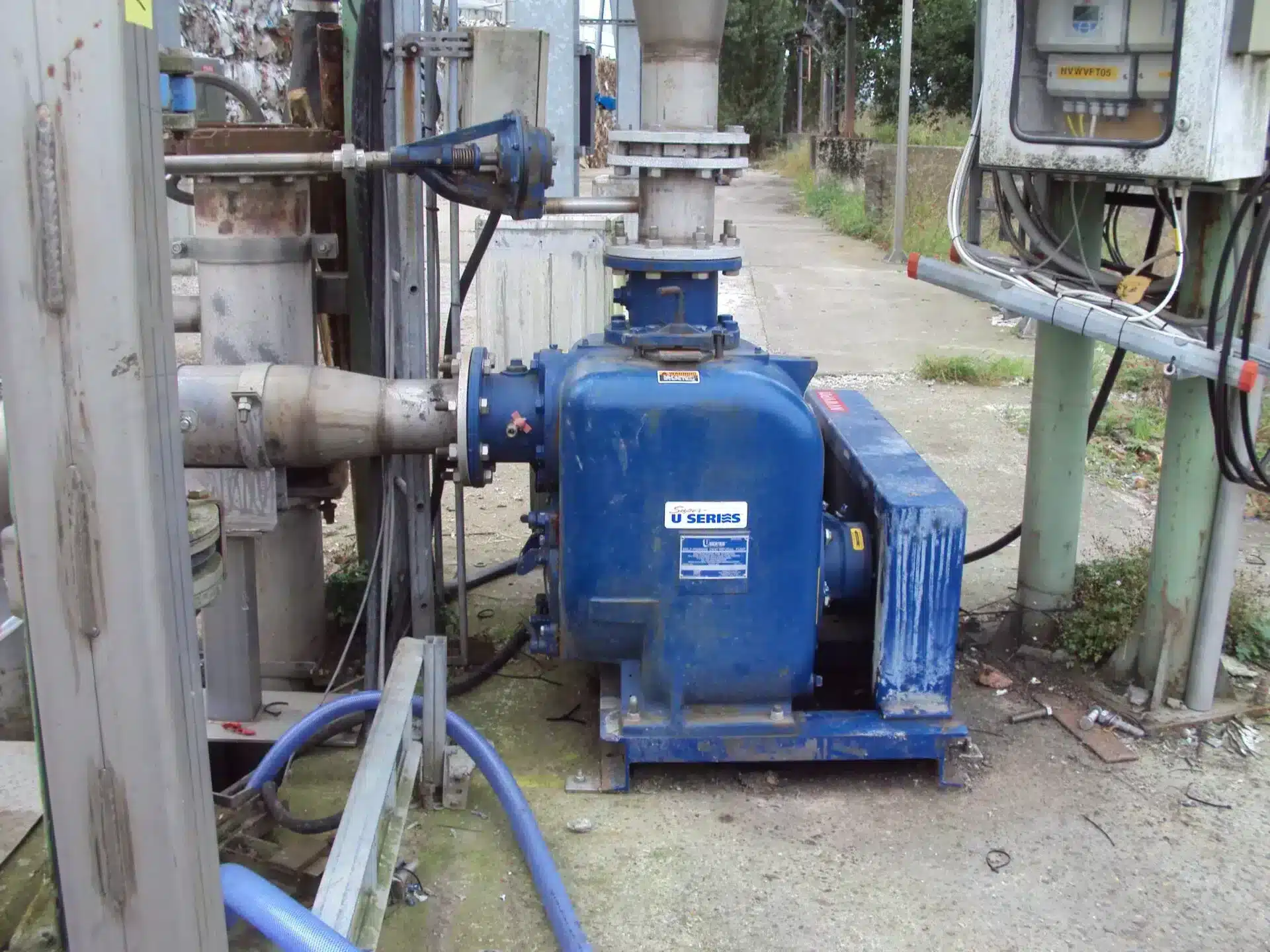

U6B

Mostrato con flange opzionali

VARIANTI DELLA SERIE SUPER U®

Le pompe della serie Super U sono dimensionalmente intercambiabili (dimensioni di aspirazione e mandata) con i modelli di pompe Super T Series® di Gorman-Rupp. La piastra di copertura rimovibile con maniglia ergonomica consente un accesso rapido e semplice all’interno della pompa per interventi di manutenzione o assistenza ordinaria.

Le pompe Gorman-Rupp Super U Series® sono disponibili come unità base, pronte per il collegamento all’alimentazione elettrica o azionate tramite accoppiamento flessibile o cinghia a V da un motore elettrico.

Scarica la brochure della serie Super U®

Domande Frequenti – Super U Series®

Cos'è la Super U Series® e per quali applicazioni è progettata?
La serie Super U® è una pompa centrifuga autoadescante di Gorman-Rupp, progettata per applicazioni che richiedono sia un’elevata efficienza sia una affidabile capacità di gestione dei solidi. Le applicazioni comuni includono acque reflue municipali, processi industriali, impianti di trattamento delle acque reflue (WWTP) e trasferimento generale di liquidi contenenti solidi. Grazie al suo design autoadescante, la pompa può essere installata al di sopra del liquido da pompare, semplificando così la manutenzione e l’ispezione.
La serie Super U® è disponibile con dimensioni di scarico da 1,5″ (40 mm) a 12″ (300 mm). A seconda del modello e della configurazione, la pompa eroga una portata massima fino a 1.500 GPM (342 m³/h) e una prevalenza massima fino a 208′ (63 m). Le prestazioni effettive dipendono dalla versione selezionata (A o B), dalla velocità di esercizio e dalle condizioni di applicazione. Consultare le curve della pompa per il punto di lavoro corretto.
La serie Super U® raggiunge efficienze fino al 75%, grazie a un design unico della carcassa a voluta che minimizza le perdite per attrito, combinato con una girante aperta a pale multiple. Questo livello di efficienza influisce direttamente sul consumo energetico e sul costo del ciclo di vita dell’installazione. È importante sottolineare che la pompa mantiene un’efficienza elevata anche su un ampio intervallo operativo, il che significa che l’efficienza non diminuisce significativamente quando i carichi variano e la pompa funziona lontano dal suo punto di massima efficienza (BEP).
La serie Super U® gestisce solidi fino a 1¼” (32 mm) di diametro. L’elica aperta multialetta è realizzata in ghisa duttile ed è progettata per garantire un passaggio affidabile dei solidi. Per applicazioni che coinvolgono solidi di dimensioni maggiori o materiali fibrosi come salviette e stracci, la serie Super T® con il sistema di gestione solidi Eradicator® rappresenta un’alternativa.
La regolazione esterna brevettata senza spessori consente di regolare la distanza tra la girante e la piastra di usura dall’esterno, senza riallineare cinghie, accoppiamenti o altri componenti di trasmissione, e senza alterare la posizione della tenuta meccanica. Questo design raddoppia la durata della girante e della piastra di usura, mantenendo la pompa in funzione alla massima efficienza. Il collare di regolazione si blocca in posizione dopo la regolazione, mantenendo l’impostazione della distanza anche se la piastra di copertura viene rimossa.
La serie Super U® è dotata di serie di una esclusiva tenuta meccanica a cartuccia doppia flottante, autoallineante e lubrificata a olio, con facce stazionarie e rotanti in carburo di silicio. Questa tenuta è specificamente progettata per condizioni di servizio gravose e abrasive. Sono disponibili configurazioni aggiuntive della tenuta su richiesta.
Sì. Nella versione B, la piastra di copertura rimovibile con maniglia ergonomica consente l’accesso diretto all’elica, alla piastra di usura e alla tenuta meccanica senza dover scollegare le tubazioni di aspirazione o mandata. L’intero gruppo rotante (albero, cuscinetti, tenuta) può inoltre essere rimosso svitando quattro bulloni dal retro della pompa, senza dover smontare la carcassa o le tubazioni della pompa. La manutenzione può essere eseguita utilizzando comuni attrezzi manuali, anche in spazi di lavoro ristretti.
La serie Super U® è disponibile come unità base pronta per il collegamento all’alimentazione, oppure con accoppiamento flessibile o trasmissione a cinghia V tramite motore elettrico. Le configurazioni con trasmissione a cinghia V offrono flessibilità nella selezione della velocità e generalmente garantiscono la massima velocità operativa per la prevalenza e la portata richieste senza necessità di modificare la girante. Tutti i modelli possono essere accoppiati a un motore IEC standard. La serie Super U® può inoltre far parte di una stazione di pompaggio prefabbricata fuori terra ReliaSource®, pre-assemblata e collaudata in fabbrica.
La serie Super U® viene fornita di serie con una garanzia fino a 5 anni. I termini esatti della garanzia dipendono dal modello e dalle condizioni concordate al momento dell’acquisto. Contattare Gorman-Rupp Europe per i dettagli aggiornati sulla garanzia.
La serie Super U® è progettata per applicazioni in cui l’alta efficienza è la priorità, caratterizzata da un girante aperto a più pale che garantisce un’efficienza fino al 75%. La serie Super T® è principalmente progettata per una gestione solida impegnativa ed è disponibile con il sistema di gestione dei solidi Eradicator® per applicazioni che coinvolgono fibre, salviette e solidi di dimensioni maggiori. La versione B della serie Super U® è dimensionalmente intercambiabile con la serie Super T®, consentendo un aggiornamento o una sostituzione senza modificare la tubazione.
Sì. Grazie al suo design autoadescante, la Super U Series® può essere installata fuori terra, rendendola particolarmente adatta per stazioni di pompaggio installate a secco. Ciò semplifica la manutenzione, l’ispezione e il monitoraggio. Per installazioni permanenti, la Super U Series® può anche essere utilizzata come parte di una stazione di pompaggio modulare ReliaSource® con sistema di pozzetto autopulente, preassemblata e collaudata in fabbrica.
