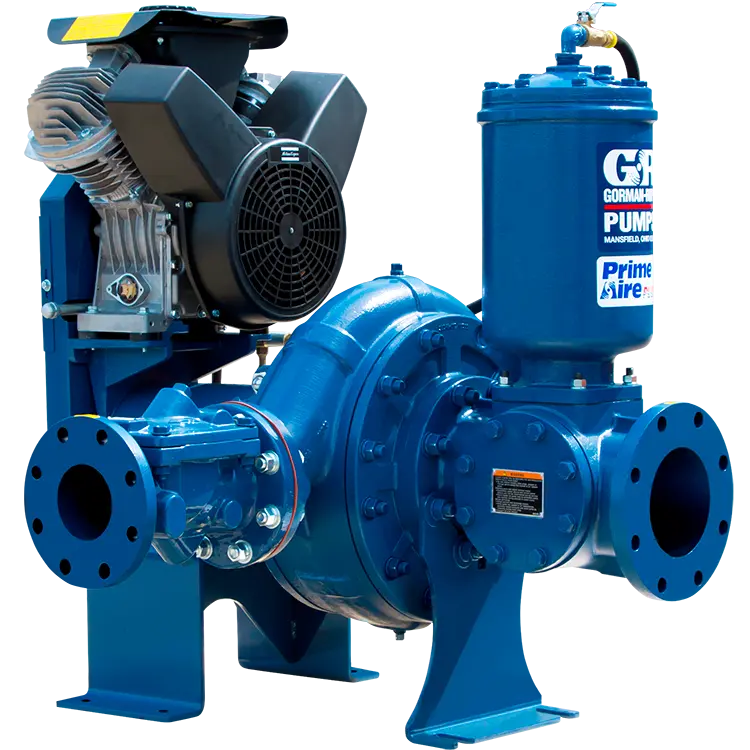

Hai bisogno di una pompa ad alta pressione in grado di gestire solidi e funzionare a secco senza problemi? La serie PAH di Gorman-Rupp è progettata per i lavori più impegnativi nel settore delle costruzioni, industriale e minerario. Queste pompe con primer assistito utilizzano un sistema compressore/venturi o un primer a diaframma ad alto flusso per garantire un primer rapido e costante. Per prestazioni ancora maggiori, il sistema opzionale TPAWS offre risultati più rapidi e affidabili, anche nelle condizioni più difficili.
Queste pompe offrono un accesso completo sopra il terreno, rendendo l’ispezione e la manutenzione in loco rapide e semplici. Con componenti robusti e affidabilità comprovata, la Serie PAH è progettata per durare nel tempo, anche quando gestisce fluidi abrasivi o solidi di grandi dimensioni.
La PAH Series è una pompa centrifuga ad adescamento assistito ad alta prevalenza e alta portata. Come la PA Series, utilizza una camera di adescamento con compressore a membrana o venturi e una valvola di adescamento per evacuare l’aria dal corpo pompa e dalla linea di aspirazione. La PAH Series è progettata e sviluppata specificamente per le applicazioni più impegnative nei settori minerario, edile, municipale, agricolo e industriale, dove sono richieste pressione di mandata superiore e portate maggiori rispetto alla PA Series standard.
La PAH Series offre prevalenza e portata nettamente superiori rispetto alla PA Series. Dove la PA Series raggiunge una prevalenza massima di circa 61 m, la PAH Series arriva fino a 165 m. La PAH Series presenta inoltre rapporti mandata-aspirazione maggiori per prestazioni più elevate, funzioni di manutenzione migliorate e modelli fino a 16” (400 mm). Entrambe le serie condividono la stessa tecnologia di adescamento e la garanzia di due anni. La PAH Series è la scelta preferita quando le applicazioni richiedono una pressione di mandata superiore o tubazioni di mandata più lunghe.
Sì. Come tutte le pompe ad adescamento assistito Gorman-Rupp, la PAH Series offre di serie la capacità di funzionamento a secco. Una tenuta meccanica sovradimensionata e lubrificata a olio consente alla pompa di funzionare a secco in modo continuo senza subire danni. Una camera d’olio di tenuta integrata, due anelli di tenuta a labbro e uno sfiato atmosferico offrono una protezione dei cuscinetti aggiuntiva durante il funzionamento a secco.
La PAH Series comprende modelli sia per il pompaggio di liquidi puliti sia per applicazioni con passaggio di solidi. I modelli per liquidi puliti (da PAH3A a PAH4D) trattano fino a 350 m3/h con prevalenze fino a 120 m e solidi fino a 12 mm. I modelli per il passaggio di solidi vanno da 4” a 16” e trattano fino a 3500 m3/h con prevalenze fino a 165 m e solidi fino a 101 mm sul modello più grande. I valori specifici di portata e prevalenza variano a seconda del modello.

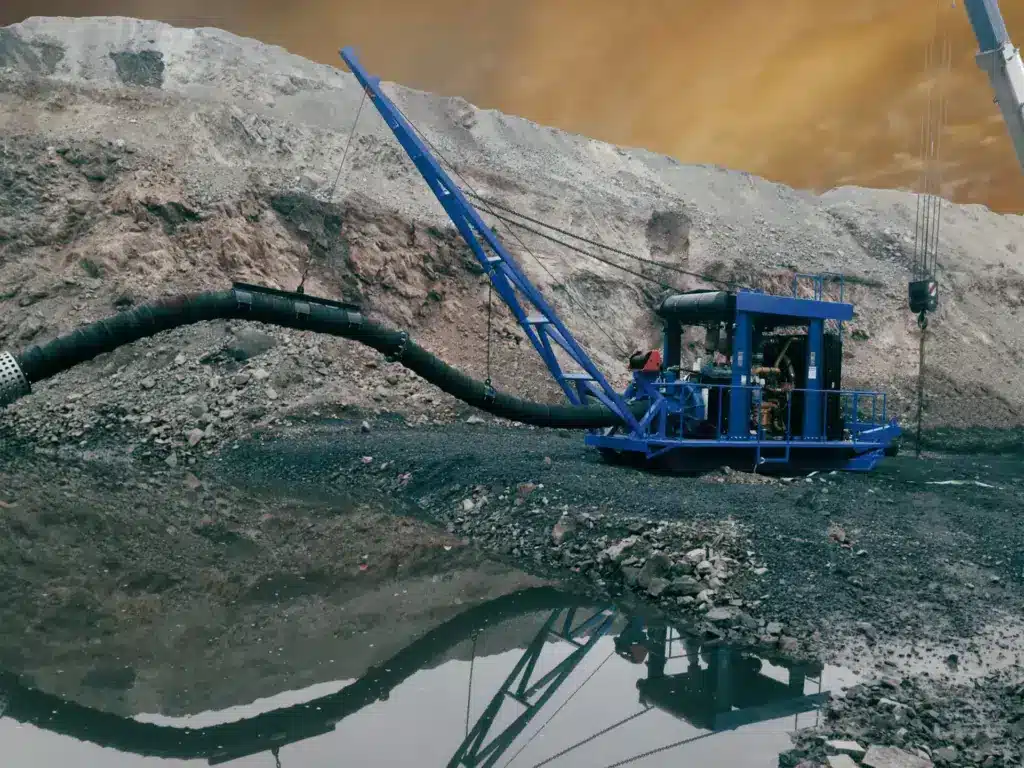

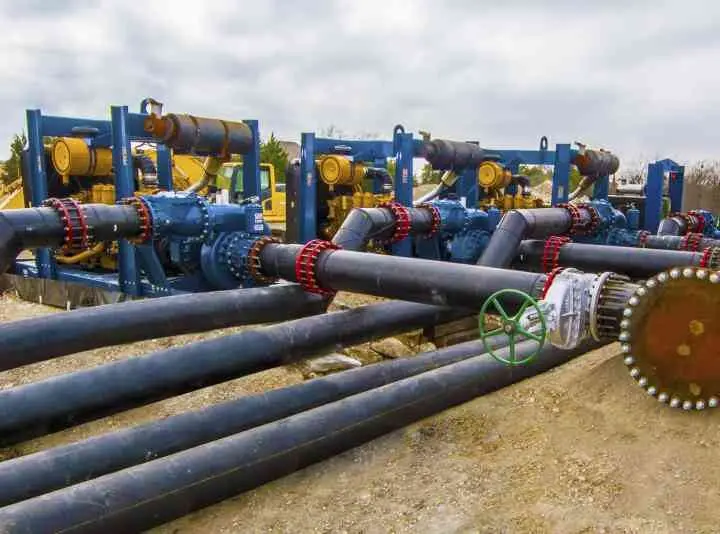

La PAH Series è progettata per applicazioni impegnative che richiedono alta prevalenza e alta portata. Le applicazioni tipiche comprendono l’aggottamento minerario, l’aggottamento in cantieri edili di grandi dimensioni, il bypass di acque reflue municipali, l’irrigazione agricola e il trasferimento di liquidi industriali. La combinazione di elevata pressione di mandata, ampia capacità di passaggio di solidi e capacità di funzionamento a secco rende la PAH Series adatta a installazioni remote o non presidiate, dove flusso intermittente e condizioni di aspirazione difficili sono frequenti.
La costruzione standard è in ghisa sferoidale su tutti i modelli PAH. L’acciaio inox duplex CD4MCu è disponibile su modelli selezionati (tra cui PAH4A, PAH4B, PAH6A, PAH6B e PAH8A) per liquidi corrosivi e abrasivi contenenti solidi di grandi dimensioni. La pompa dispone di un albero in acciaio legato ad alta resistenza, cuscinetti lubrificati, una camera d’olio di tenuta integrata e due anelli di tenuta a labbro con sfiato atmosferico per la protezione dei cuscinetti. Contatta Gorman-Rupp Europe per le indicazioni sui materiali in base al fluido e all’applicazione specifici.
Le pompe PAH Series sono disponibili in diverse varianti di azionamento: solo corpo pompa di base, configurazione con motore su rimorchio e configurazione elettrica su skid. I modelli con motore possono essere equipaggiati con motori Perkins, Deutz, Hatz, Rehlko e altri costruttori, a seconda delle dimensioni della pompa e delle preferenze del cliente. I corpi pompa possono essere acquistati separatamente per l’integrazione in impianti di pompaggio esistenti o per il collegamento diretto agli alloggiamenti del volano.

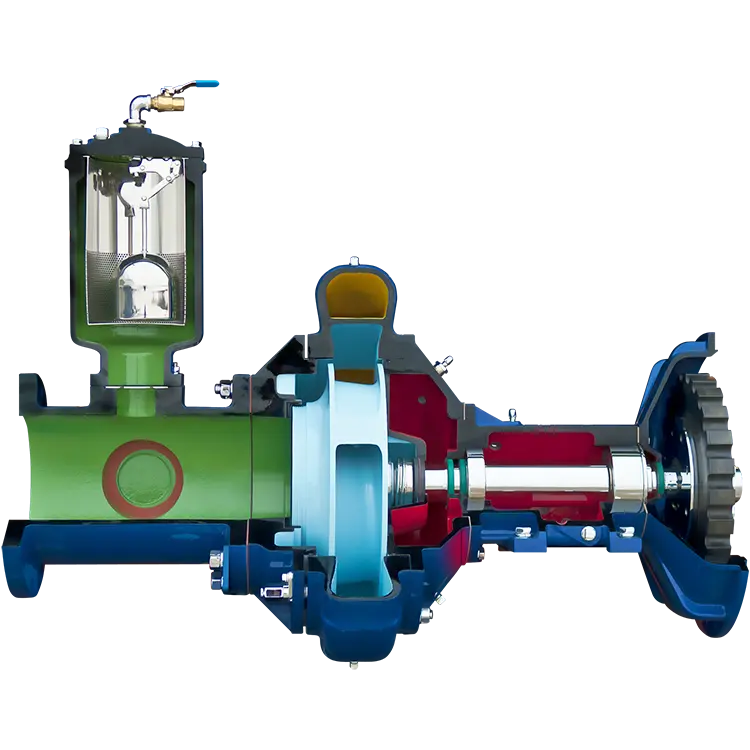

La PAH Series utilizza un sistema di adescamento con pompa a membrana o compressore venturi. Entrambi i sistemi creano il vuoto nella camera di adescamento. Questo vuoto evacua l’aria dal corpo pompa e dalla linea di aspirazione verso l’atmosfera. Man mano che l’aria viene rimossa, la pressione atmosferica spinge il liquido a riempire la pompa. Una valvola di adescamento integrata previene le perdite, riducendo le preoccupazioni ambientali nelle operazioni di bypass di acque reflue e consentendo alla pompa di operare in condizioni di aspirazione sotto battente senza perdite.
I modelli per liquidi puliti (PAH3 e PAH4C/D) sono progettati per fluidi con contenuto minimo di solidi e trattano particelle fino a 12 mm. Utilizzano giranti chiuse ad alta efficienza per le massime prestazioni idrauliche. I modelli per il passaggio di solidi (da PAH4A/B/E/F fino a PAH16A) sono realizzati per fluidi contenenti solidi di grandi dimensioni e trattano particelle da 31 mm fino a 101 mm a seconda del modello. Questi utilizzano robuste giranti semiaperte concepite per il servizio abrasivo. La scelta del modello dipende dal fluido pompato e dal contenuto di solidi.
Tutte le pompe PAH Series sono fornite di serie con una garanzia di due anni, con copertura estendibile fino a 60 mesi. Gorman-Rupp Europe fornisce supporto di ingegneria applicativa per la selezione della pompa, il dimensionamento dell’impianto e la consulenza sulla configurazione dalle sue sedi europee di Waardenburg (Paesi Bassi) e Namur (Belgio). Ogni pompa è accompagnata da manuali di uso e manutenzione, schede tecniche di specifica, curve di prestazione e disegni di ingombro nei formati PDF e CAD. Ricambi e assistenza sono disponibili tramite una rete di distributori formati in fabbrica in tutta Europa.
