La stazione di pompaggio delle acque reflue modulare del futuro

Reliasource - sistema SCS

Una soluzione affidabile e autonettante per le acque reflue domestiche e industriali.


Le tradizionali stazioni di pompaggio delle acque reflue spesso affrontano l’accumulo di detriti, strati galleggianti, problemi di odore o corrosione causata dai gas H2S. Il sistema ReliaSource® SCS di Gorman-Rupp è una soluzione standardizzata e chiavi in mano, adatta sia per nuove installazioni che per la ristrutturazione di stazioni di pompaggio. Tutte queste problematiche vengono affrontate in modo efficace.

Scarica la brochure Reliasource®
Scarica la brochure SCS
Logo Reliasource SCS systeem
Afvalwatergemaal installatie Reliasource SCS systeem
Reliasource SCS systeem afvalwatergemaal

Vantaggi chiave

Efficienza energetica; più importante che mai

Utilizzare le pompe autoadescanti Gorman Rupp con il sistema ReliaSource®-SCS può consentire un risparmio energetico. I sistemi tradizionali spesso funzionano a velocità massima, causando elevate perdite per attrito. Il sistema ReliaSource®-SCS riduce al minimo queste perdite controllando il flusso a un determinato livello, garantendo un uso più efficiente dell’energia e costi operativi inferiori.

Risparmio sui costi

La costruzione o la ristrutturazione di una stazione di pompaggio delle acque reflue richiede un investimento significativo. Installando un sistema modulare e standardizzato ReliaSource® SCS di Gorman-Rupp, si risparmia oltre il 6% sui costi totali nei primi cinque anni dopo la messa in servizio rispetto a una tradizionale stazione di pompaggio sommergibile. Durante l’intera vita utile della stazione di pompaggio, questi risparmi possono arrivare fino al 40%. Come lo sappiamo? Basandoci su migliaia di installazioni di impianti di acque reflue fuori terra fornite da Gorman-Rupp in tutto il mondo.

Sicurezza e igiene

Un’installazione di pompaggio fuori terra presenta molti vantaggi in termini di sicurezza e igiene. Immagina: niente elettricità nelle acque reflue, nessuna persona che deve entrare nella fossa per la manutenzione, nessuna pompa sporca all’esterno. Che comodità!

Come funziona il sistema SCS Self-Cleaning Sump?

  1. Camera di Raccolta Inclinata
    Al centro del Sistema SCS c’è il collettore inclinato brevettato, sviluppato da Gorman-Rupp. È disponibile come kit modulare per un’installazione facile in loco.
  2. Pozzetto di Ispezione
    Sebbene opzionale, si consiglia una fossa di ispezione inclinata. Essa offre visibilità sul processo e consente una facile raccolta delle acque reflue da vari punti di ingresso.

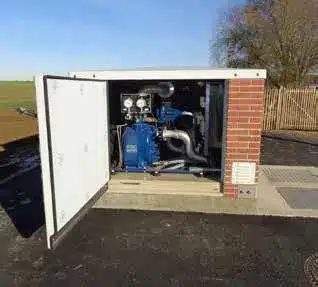

  3. Stazione di pompaggio fuori terra
    Le stazioni di pompaggio installate fuori terra in un apposito vano riducono significativamente i costi di costruzione. Il sistema SCS è compatibile con tutte le stazioni dotate di pompe autoadescanti.
  4. Regolazione del livello
    Si consiglia di utilizzare il sistema di contropressione HABS 2000, anche se sono possibili altre alternative. La misurazione del livello avviene alla base del collettore inclinato.
  5. Quadro di controllo
    L’armadio di controllo contiene tutti i componenti essenziali per la protezione, la regolazione e il controllo del processo di pompaggio.
Schematische weergave Reliasource SCS systeem afvalwatergemaal

Esempi di applicazione

Ristrutturazione della stazione sommersa

Sostituisce vecchie pompe sommerse o a secco con un sistema ReliaSource®- SCS.

Pompa con tubazioni per seminterrato asciutto

I tubi rimangono accessibili tramite il seminterrato, mentre la stazione di pompaggio ReliaSource® è posizionata fuori terra.

Pompa nel seminterrato

Adatto per strutture come ospedali, hotel o garage sotterranei dove non è necessaria una fossa separata.

Vedere è credere!

Vuoi vedere i nostri sistemi di pompaggio in azione? Visita il nostro impianto dimostrativo dal vivo a Waardenburg e scopri il futuro del pompaggio delle acque reflue.
Richiedi una demo

FAQs

Cos'è una stazione di pompaggio sopraelevata ReliaSource®?
Una stazione di pompaggio fuori terra ReliaSource® è un sistema completamente assemblato e collaudato in fabbrica che combina una o più pompe autoadescanti all’interno di un involucro resistente. È progettata per un’installazione semplice, interventi di ingegneria civile minimi, manutenzione sicura e igienica e una lunga durata operativa.
Il design chiavi in mano ne consente un’installazione rapida, riducendo i tempi di montaggio in loco. Grazie all’installazione fuori terra, le pompe sono facilmente accessibili per la manutenzione e qualsiasi intervento può essere eseguito in modo sicuro e igienico, senza le precauzioni spesso necessarie nelle installazioni di pompe sommerse. Le pompe e i motori IEC standardizzati rimangono asciutti, garantendo una maggiore durata operativa e costi di manutenzione inferiori.
Ogni sistema ReliaSource® può essere dotato di pompe Gorman-Rupp Super T Series®, Ultra V Series® e Ultra VS twin stage Series®. Tutte pompe autoadescanti, ideali per la gestione di liquidi contenenti solidi e per applicazioni di acque reflue.
Sì. Le custodie sono disponibili in acciaio o in poliestere (rinforzato con fibra di vetro) e sono fornite con una garanzia leader nel settore. L’isolamento acustico opzionale mantiene i livelli di rumore bassi, anche nelle aree residenziali.
Ogni unità viene consegnata pre-assemblata su un telaio saldato e testata in fabbrica. In loco sono necessari solo i collegamenti di aspirazione, mandata e alimentazione; l’installazione è rapida e semplice.
La manutenzione è semplice. La girante della pompa è accessibile tramite un coperchio di ispezione regolabile, e un sistema opzionale Eradicator® aiuta a prevenire gli intasamenti. Questo design riduce al minimo i tempi di inattività e garantisce un funzionamento affidabile.
A seconda del modello:
  • Super T Series®: fino a 750 m³/h, pressione di 3,5 bar, solidi fino a 76 mm.
  • Ultra V Series®: fino a 430 m³/h, pressione da 5 a 10 bar, solidi fino a 76 mm.
  • Ultra VS Series®: fino a 430 m³/h, pressione fino a 12 bar, solidi fino a 76 mm.
Possono essere installati quasi ovunque, in una stanza tecnica, in un capanno o in un involucro indipendente e possono essere personalizzati per adattarsi all’ambiente circostante.
Sono ideali per le acque reflue municipali e industriali, le acque meteoriche e le applicazioni generali di drenaggio in cui sono essenziali affidabilità, accessibilità e manutenzione minima.
Il sistema SCS o Self-Cleaning-Sump è un’aggiunta innovativa e opzionale alle stazioni di pompaggio ReliaSource®. Questo design esclusivo di Gorman-Rupp consiste in una vasca di raccolta regolata da un livello in linea, che riduce intasamenti, odori e strati indesiderati di grasso.
Contatta i nostri esperti locali di Gorman-Rupp Pumps Europe tramite gresales@gormanrupp.com (Paesi Bassi) o infobe@gormanrupp.com (Belgio). Ti aiuteremo a scegliere la configurazione giusta per la tua applicazione.
